Peralatan dan media yang di
butuhkan adalah :
Kabel UTP Belden CAT 5 |

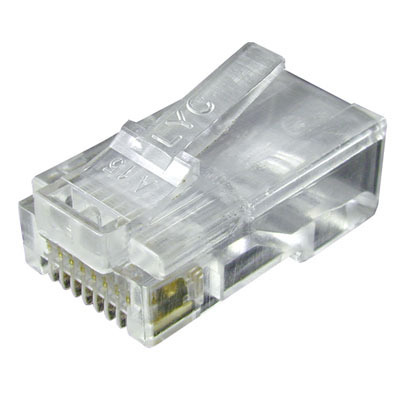

Konektor RG-45
|
Tang Crimping |
LAN Tester |
Gunting |
Setelah semua alat dan bahan tersedia,
kita akan mulai membuat kabelnya.
Berikut ini adalah gambaran kabel :
1. Kabel Straight
Kabel Straight |
Urutan Ujung A
- Putih Orange
- Orange
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Coklat
- Coklat
Urutan Ujung B
- Putih Orange
- Orange
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Coklat
- Coklat
Kegunaan:
- Menghubungkan PC dengan HUB/Switch.
2. Kabel Cross
Urutan Ujung A
- Putih Orange
- Orange
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Coklat
- Coklat
Urutan Ujung B
- Putih Hijau
- Hijau
- Putih Orange
- Putih Coklat
- Coklat
- Orange
- Biru
- Putih Biru
Kegunaan:
- Menghubungkan PC ke PC langsung tanpa HUB/Switch.
- Menghubungkan HUB/Swicth dengan HUB/Switch.
Kita akan
coba membuat kabel straight, pertama kupas-lah pelindung luar kabel UTP lalu
atur agar lurus kabel-kabel didalamnya. Urutkan posisinya berdasarkan diagram
diatas. Potong ujung kabel dengan gunting agar rata. Masukkan kedalam konektor
RJ-45 lalu di crimping dengan tang crimping. Ikuti caranya untuk ujung kedua
sama dengan langkah pertama. Masukkan ujung kedua kabel kedalam LAN-tester lalu
periksa, jika semua lampu 1-8 terhubung maka kabel ini sudah siap kita pakai.
Untuk kabel
cross juga sama seperti langkah diatas, hanya bedanya harap perhatikan salah
satu ujung yang berbeda. Adapun standard per-kabelan ini yang dijaminkan adalah
kurang lebh 100 meter, diatas 100 meter kemungkinan akan mengalami loss.
